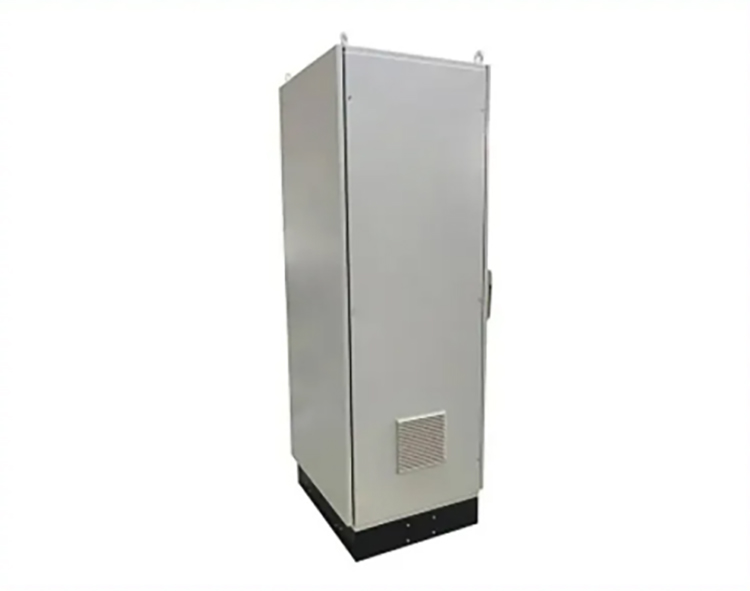

A principal diferença de design entre os dois está no layout espacial e no zoneamento funcional. O painel de porta única adota um design de porta integrado, com a porta cobrindo completamente a frente do gabinete. Os componentes elétricos internos são dispostos principalmente verticalmente, resultando em vantagens significativas na utilização do espaço. Seu painel de operação integra instrumentos, botões de controle e outros componentes, proporcionando uma visão clara de todo o layout dos componentes quando a porta está aberta, tornando-o adequado para cenários de distribuição de energia de pequena e média capacidade.

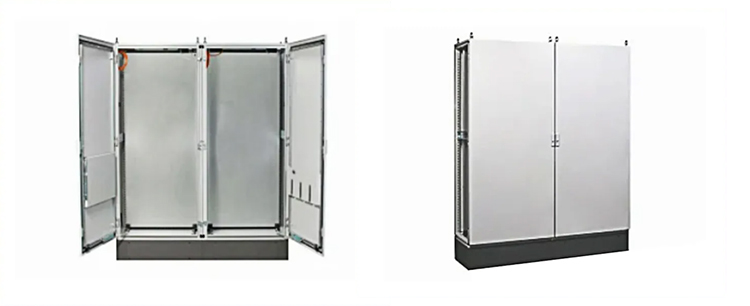

O painel de porta dupla adota um design zoneado, com as portas esquerda e direita abrindo e fechando independentemente. Um layout típico possui o painel de operação do disjuntor principal na porta esquerda e os blocos de terminais e circuitos secundários na porta direita. Este design permite operação e manutenção paralelas, evitando perdas de eficiência causadas por movimentos frequentes da ferramenta. Em comparação com estruturas de porta única, o design da profundidade do gabinete atende melhor aos requisitos de dissipação de calor de componentes de alta potência, e o layout horizontal dos componentes reduz a interferência de empilhamento, melhorando a eficiência da dissipação de calor em mais de 30%.
A seleção deve centrar-se em três dimensões principais: capacidade de distribuição de energia, cenários de operação e manutenção e condições espaciais. Em termos de correspondência de capacidade, o quadro de porta única é adequado para sistemas de distribuição de energia de circuito ramificado com corrente nominal de 630A e inferior, amplamente utilizado em pequenos circuitos de controle de motores em oficinas e fonte de alimentação de ponto final em edifícios de escritórios. O painel de porta dupla é adequado para circuitos principais de distribuição de energia de 1000A e superiores e é a escolha principal para salas de distribuição de energia principal de fábrica e distribuição de energia em grandes linhas de produção.
Com base na análise das necessidades de operação e manutenção, para pontos de distribuição de energia que exigem inspeções frequentes, o layout de controle centralizado do quadro de distribuição de porta única pode melhorar a eficiência operacional. Para cenários que envolvem verificações periódicas da fiação e depuração do circuito secundário, o design particionado de uma estrutura de porta dupla isola efetivamente as áreas energizadas das áreas de manutenção. Armários montados na parede de porta única são preferidos para salas de distribuição de energia estreitas, enquanto estruturas de chão de porta dupla são recomendadas para salas de equipamentos espaçosas.
Não há superioridade ou inferioridade absoluta entre painéis de porta única e de porta dupla; a seleção envolve essencialmente uma correspondência precisa entre os requisitos do cenário e o desempenho do equipamento. Na prática, é necessário considerar de forma abrangente o nível de capacidade de distribuição de energia, as dimensões do espaço de instalação e os hábitos de operação e manutenção para garantir que o projeto da estrutura da porta se adapte totalmente ao cenário real de aplicação, maximizando assim o papel do conjunto de manobra na garantia de uma operação estável no sistema de distribuição de energia.
