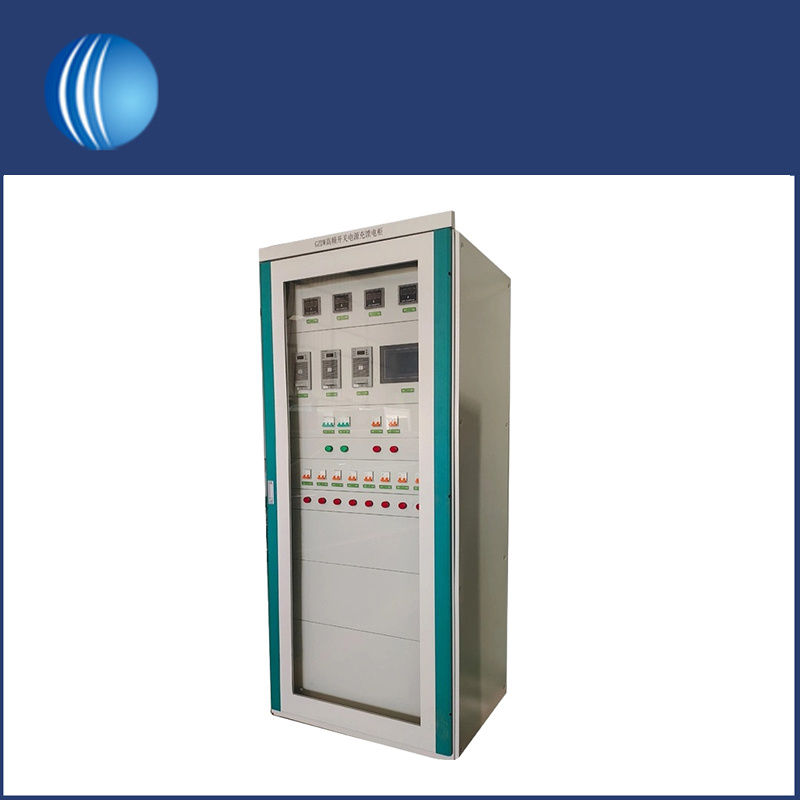

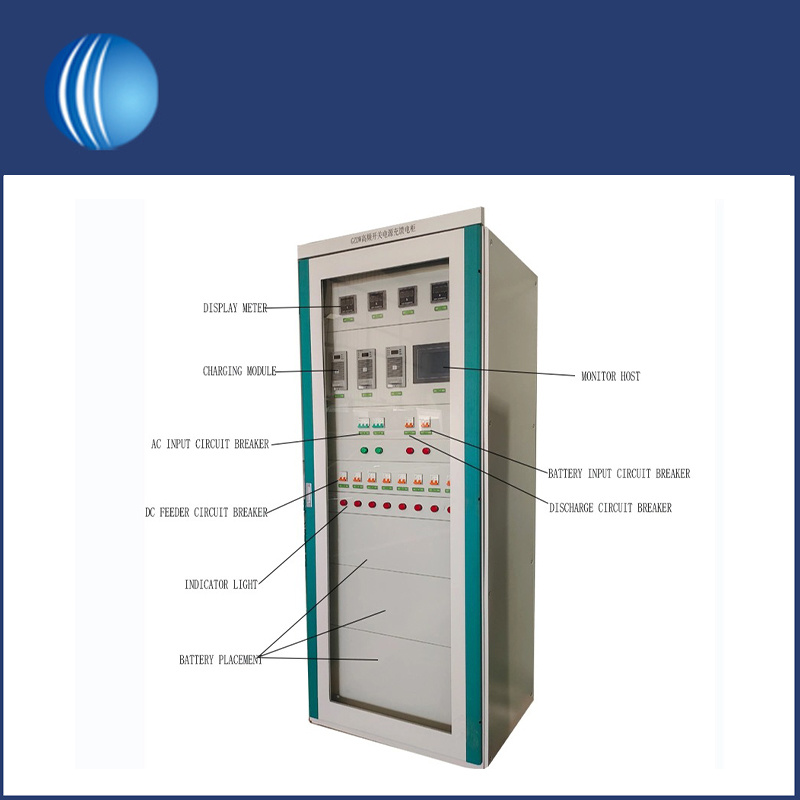

"Aparelhagem de média tensão" normalmente se refere a aparelhagem de média tensão. O painel de média tensão (MT) é projetado para operar na faixa de tensão de 1 kV a 36 kV.
TestePainel de distribuição de MTé um aspecto crítico para garantir seu funcionamento adequado, confiabilidade e segurança. O processo de teste envolve várias etapas para verificar os componentes elétricos e mecânicos do quadro. Aqui está um guia geral, mas lembre-se de que os procedimentos específicos podem variar dependendo do tipo e design do painel:

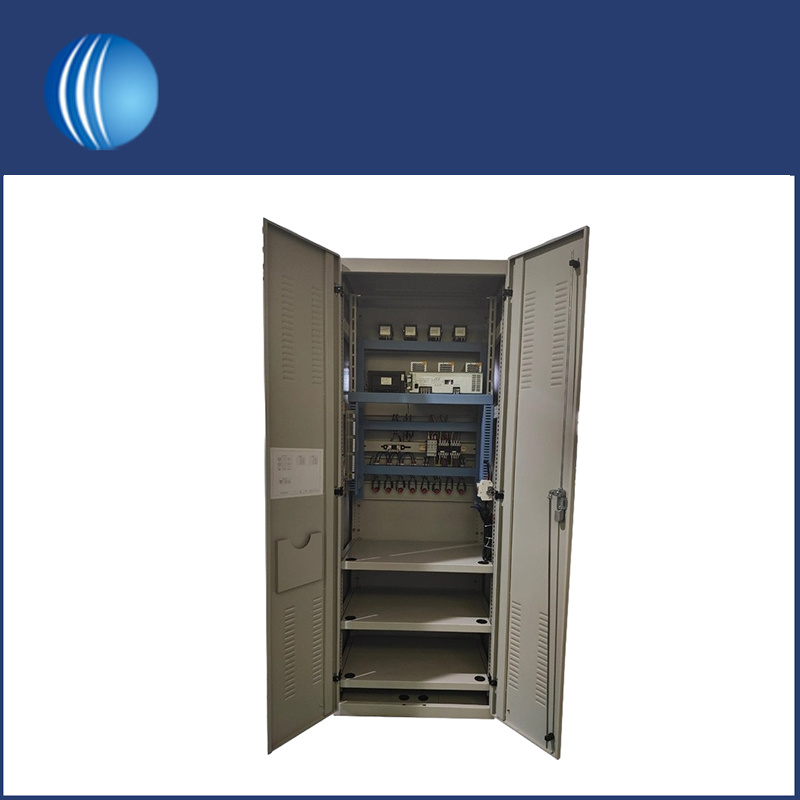

Inspeção visual:
Inspecione todoAparelhagem de MTquanto a danos físicos, conexões soltas e sinais de superaquecimento.

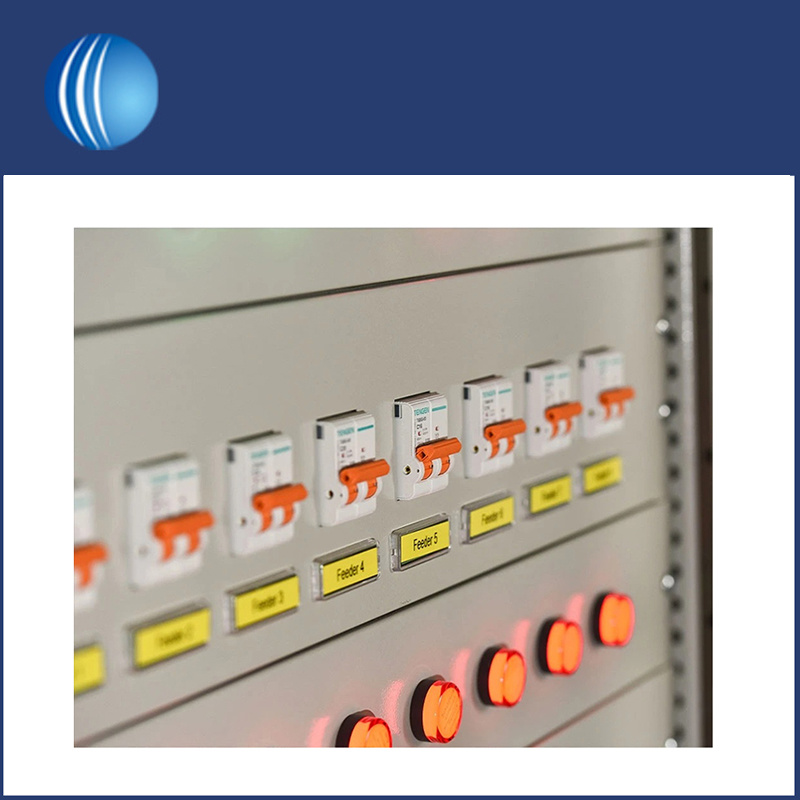

Verifique se os rótulos e marcações estão claros e precisos.
Aparelhagem de MTTeste de resistência de isolamento:
Meça a resistência de isolamento entre fases e entre fases e terra.
Verifique os valores de resistência de isolamento em relação às especificações do fabricante.
Teste de resistência dielétrica:
Execute um teste de rigidez dielétrica usando um testador de alto potencial.
Aplique uma tensão acima do normal por um período específico para identificar possíveis pontos fracos de isolamento.
Teste de resistência de contato deAparelhagem de MT:
Meça a resistência de contato de cada disjuntor e chave.
Teste os contatos principais e auxiliares para obter níveis de resistência aceitáveis.
Testes de funcionalidade:
Execute um teste de fechamento, abertura e religamento nos disjuntores para verificar a operação adequada.
Teste o disparo e feche as bobinas para verificar o funcionamento adequado.
Verifique o funcionamento de quaisquer mecanismos motorizados.
Teste de relé de proteção deAparelhagem de MT:
Teste as configurações de pickup e temporização dos relés de proteção.
Verifique a coordenação entre os relés de proteção para diferentes dispositivos.
Teste de injeção secundária:
Realize testes de injeção secundária em relés de proteção usando um conjunto de testes.
Simule condições de falha e garanta que os relés respondam adequadamente.
Teste de barramento deAparelhagem de MT:
Execute um teste de microohmímetro para medir a resistência das juntas do barramento.
Verifique o aperto das conexões do barramento usando uma chave dinamométrica.
Teste de descarga parcial:
Realize medições de descarga parcial usando equipamento especializado.
Analise os resultados para identificar possíveis defeitos de isolamento.
Testes de operação mecânica:
Teste os intertravamentos mecânicos para garantir o sequenciamento adequado durante as operações.
Verifique o funcionamento de quaisquer mecanismos de intertravamento entre disjuntores e chaves.
Testes Ambientais:
Execute testes de aumento de temperatura medindo a temperatura de componentes críticos durante a operação normal.
Considere a umidade e realize testes para garantir aAparelhagem de MTpode suportar condições ambientais variadas.
Teste de curto-circuito:
Simule condições de curto-circuito para garantir que os dispositivos de proteção funcionem corretamente.
Verifique se o painel pode lidar e interromper correntes de curto-circuito com segurança.
Teste de carga:
Aplique carga aoAparelhagem de MTe monitorar o desempenho em condições normais de operação.
Certifique-se de que a temperatura e outros parâmetros críticos permaneçam dentro dos limites aceitáveis.
Teste de comunicação (se aplicável):
Teste interfaces de comunicação para sistemas SCADA ou outros sistemas de monitoramento e controle.
Revisão da documentação:
Verifique se toda a documentação, incluindo desenhos, manuais e relatórios de testes, está atualizada e prontamente disponível.
Lembre-se de seguir os procedimentos de segurança, usar equipamentos de teste calibrados e aderir aos padrões e diretrizes relevantes durante o processo de teste. Os testes devem ser conduzidos por pessoal qualificado com conhecimento doAparelhagem de MTprincípios de projeto e operação.
